스케치업 지우개 사용법 smooth,hide,unhide 기능

스케치업에서 지우는 방식은 크게 2가지가 있습니다. 문서, 디자인, 3d 윈도우가 지원하는 대부분의 프로그램에서 삭제 기능을 담당하는 delete키가 첫번째이고, 이 포스팅 주제인 지우개 도구를 이용하여 지우는 방식이 두 번째에 해당합니다. 이 두 가지 방식은 상황에 따라 쓰임이 다르기에 둘 다 알고 계셔야 합니다.

스케치업 삭제 or 지우기 방식

1.delete키

delete 키 그냥 누르면 되는 것 아닌가 이걸 굳이 배울 필요가 있겠냐 싶겠지만, 상황에 따라 delete키가 좋은 경우가 있고 아닌 경우가 있습니다.



일단 이 delete키를 쓰실려면 최우선적으로 선택이 먼저되어 있어야 합니다. 선택만 된다면 지워지지 않는 요소는 없습니다. 그런데 여러분 선택 잘 되시나요?

2d에서 선택은 무척 쉬웠지만 3d 공간상 원하는 부분만 선택하는 것은 프로젝트 난이도 별로 점차 쉽지 않음을 느낄 것입니다. 그래서 다양한 선택 방식들이 존재했던 것이고요.



delete키를 쓰지 않는 경우는 선택이 어려운 것들이 있는 경우입니다. 대표적인 것이 선이죠. 이 선이 한두개 있는 경우는 상관없으나,  3개 이상이 된다면 그 얇디 얇은 선 하나하나 선택하며 키를 누르는 것이 여간 짜증 나는 게 아닙니다. 그래서 지우개 툴이 존재하는 것입니다.



2. 지우개 도구 사용법

지우개 도구의 단축키는 E 입니다.

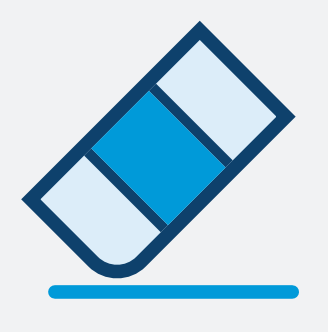

지우개 아이콘 모습

지우개 툴의 핵심은 클릭이 아니라 드래그입니다.

지우개 커서 모습



▲ 지우개 커서 아래쪽을 보시면 동그라미 모습이 보이로 옆에 파란 선이 보일 것입니다.

이 동그라미가 지우는 대상에 드래그되면서 지워지는 것입니다.

▲ 지우개는 면은 직접적으로 지울 수 없습니다.(그래서 면만 지우고 싶다면 선을 선택한 후 delete를 쓰셔야겠죠)



위의 그림에서도 첫 번째로 면에 클릭을 해보지만 소용없는 것을 볼 수 있습니다.



두 번째로 클릭해 가면서 지우지만, 이보다 더 실용성 있는 방식이 마지막처럼 드래그로 쭉 긁어내리듯 선들을 지워내는 방식입니다. 이렇게 되면 선이 지워지면서 면이 해체되는 형식으로 정육면체가 전체적으로 지워지는 것을 확인할 수 있습니다.

soften/smooth & hide 기능키

soften/smooth & hide

▲soften/smooth 와 hide가 지우개의 기능키로 있습니다.



soften/smooth는 'ctrl'

hide는 'shift'

키로 각각 지정되어 있습니다. 둘은 토글키로 한 번만 눌러서 on/off 되게 됩니다.

▲ 왼쪽은 ctrl키로 soften/smooth, 오른쪽은 shift로 hide 기능을 각각 한 모서리에 진행해 봤습니다.



차이가 느껴지시나요?



스무스가 먹힌 곳은 선이 부드럽게 처리되어 음영이 보이지 않지만 hide(숨김)가 작동한 곳은 선이 단지 숨겨진 상태이기에 음영과 모서리 실루엣이 그대로 남은 것을 확인할 수 있습니다.



이 두기능은 실제 선이 사라진 것이 아니라 3d 프로그램이 지정된 메커니즘대로 페이크처리가 된 것입니다.

▲ 실제선은 view의 hidden geometry를 켜시면 점선 형태로 보실 수 있습니다. (둘의 점선형태 간격이 다릅니다.)



▲ 이렇게 히든 지오메트리를 켜고 hide 된 선을 우클릭하시면 unhide 할 수 있습니다.

그런데, smooth를 진행한 선은 이런 식으로 살릴 수 없습니다.

그럼 어떻게 해야 할까요?

그래서 지우개의 unsmooth/unhide 기능이 필요합니다.



일단 view - hidden geometry를 끄고 아래를 계속 보시면 되겠습니다.



unsmooth/unhide 기능

지우개 기능 상태에서 alt키를 누르면 unsmooth/unhide 기능이 켜집니다.(마찬가지로 토글키입니다.)

▲ 자동으로 hidden geometry가 켜지는 것을 볼 수 있습니다.

여기서 나온 지우개 커서로 점선을 드래그하시면 선들이 살아나는 것을 볼 수 있습니다.

---

delete 기능은 한꺼번에 선택이 가능한 경우, 지우개 기능은 섬세한 작업 또는 선을 부드럽게 또는 숨겨야 하는 경우에 주로 사용합니다.
